Ремонт электродвигателей начинают с фиксации симптомов привода: перегрева, шума, вибрации, остановок или потери мощности. Похожие проявления вызывают как обмотки и подшипники, так и нагрузка, питание, охлаждение или соединённый механизм. Перед планированием ремонта электродвигателей учитывают модель и паспорт агрегата; электрические измерения и вскрытие выполняет квалифицированный персонал.
Что проверить до разборки
Ремонт электродвигателей начинают с истории работы: когда возник симптом, при какой нагрузке он появляется, менялись ли ток, скорость, шум и температура корпуса. Сверьте маркировку и тип двигателя, зафиксируйте аварии преобразователя частоты и недавнее обслуживание. Запишите, запускается ли агрегат, срабатывает ли защита и связан ли сбой с конкретной машиной или режимом линии. Эти данные помогают не принять неисправность механизма за дефект обмоток.
Объём ремонта электродвигателей зависит от типа, мощности, конструкции, условий охлаждения и способа управления. Асинхронный двигатель, синхронная машина, двигатель постоянного тока и мотор с постоянными магнитами имеют разные схемы и требования. Найдите паспорт и схему подключения, проверьте соответствие частотного преобразователя и самого привода. Нельзя переносить процедуру проверки с внешне похожего мотора на другую серию.
Снаружи можно осмотреть корпус, вентиляционные отверстия, основание, муфту и доступные кабельные вводы, не касаясь токоведущих частей. Отметьте пыль, влагу, следы масла, повреждение крыльчатки, смещение агрегата и ослабленные элементы крепления. Не снимайте крышки клеммной коробки и кожухи работающего привода. При запахе горелой изоляции, дыме, искрении или быстрой остановке прекратите эксплуатацию.
Вибрация и шум не доказывают поломку ротора: их могут создавать разбалансировка вентилятора, несоосность муфты, ослабленный фундамент, износ подшипника или неисправность механизма. Сравнивают характер звука, показания вибрации и ток под сопоставимой нагрузкой. Если агрегат подключён к насосу, редуктору или вентилятору, проверяют также эту часть установки. Не приближайтесь к вращающемуся валу и не пытайтесь остановить его рукой или инструментом.
Безопасность при работе с электродвигателем
Перед любым вскрытием двигатель и связанный привод изолируют от всех источников электропитания и механического движения по утверждённой процедуре объекта. Кнопки «Стоп», команды на панели и программное отключение сами по себе не исключают повторный пуск или наличие напряжения. Отключение, блокировку повторного включения и подтверждение безопасного состояния выполняет обученный персонал с подходящими средствами.
Преобразователь частоты может сохранять заряд после отключения, а связанный механизм — вращать вал или возвращать энергию в привод. У некоторых двигателей с постоянными магнитами вращение ротора может создавать опасное напряжение на выводах даже при отключённом питании; конкретные риски указаны в паспорте модели. Не открывайте клеммную коробку и не вращайте вал до завершения всех предусмотренных мер безопасности.
Электрические измерения сопротивления изоляции, целостности цепей и параметров питания требуют компетенции и подходящих приборов. Ошибка при проверке может привести к поражению током, повреждению обмотки или электроники. Перед измерениями специалист учитывает подключённые датчики, кабели и преобразователь, чтобы не подать испытательное напряжение на узел, который не рассчитан на него.
Как различают электрические неисправности
Перегрев не всегда означает межвитковое замыкание. Он может быть связан с перегрузкой, отклонением питания, недостаточным охлаждением, загрязнёнными каналами, высокой температурой окружающей среды или повреждённой обмоткой. Специалист сопоставляет температурные данные с током, режимом нагрузки и работой вентиляции. Простое усиление обдува не устранит электрическую причину, если она действительно есть.
При ремонте электродвигателей диагностика обмоток начинается с проверки их состояния по схеме и документации конкретной машины. Сопротивление изоляции, равномерность фаз и признаки замыкания между витками оценивают методами, подходящими для двигателя и его класса. Внешний осмотр может показать перегрев, загрязнение или повреждение вывода, но не всегда обнаруживает дефект внутри пазов. Решение, нужен ли ремонт электродвигателей с перемоткой, принимают после исключения перегрузки и проблем питания. Результат одного измерения нельзя трактовать без учёта температуры и условий испытания.
Если мотор гудит и не набирает скорость, причиной могут быть питание, схема пуска, нагрузка, конденсатор у однофазной модели или механическое заклинивание. В трёхфазном приводе важны все фазы и состояние силовой цепи. Не пытайтесь запускать агрегат повторно через защиту, переставлять провода или менять номиналы аппаратов. Сервис сначала проверяет внешнюю цепь, затем подтверждает, нужен ли ремонт или перемотка двигателя.
Следы почернения, запах перегрева и повреждённый лак являются поводом для профессионального осмотра, но сами по себе не определяют объём перемотки. Обмотку очищают, сушат, ремонтируют или меняют только по результатам проверки и технологическим требованиям производителя. При повреждении изоляции специалист выясняет, вызвано ли оно влажностью, загрязнением, перегревом или электрическим режимом. Иначе новая обмотка может быстро выйти из строя по той же причине.
Подшипники, ротор и механическая часть
Износ подшипника может проявляться шумом, нагревом, люфтом и повышенной вибрацией, однако эти признаки бывают и у муфты, опоры или ведомого агрегата. Проверяют смазку, посадочные места, соосность и соответствие подшипника документации. Не добавляйте смазку наугад: её тип, количество и интервал зависят от конструкции. Избыток или неподходящий состав способен ухудшить работу узла.

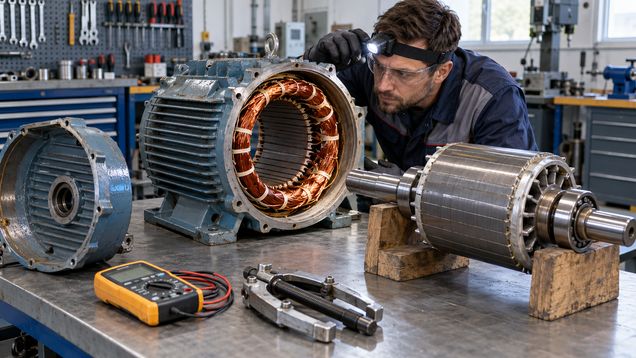

Качество ремонта электродвигателей зависит от оценки механики вместе с электрической частью. После разборки специалист осматривает вал, посадки, вентилятор, ротор и воздушный зазор на следы трения, перегрева, коррозии и деформации. Ротор может быть повреждён внутри при внешне целой поверхности; подтвердить состояние помогают специальные проверки и измерения. Балансировку проводят с учётом конструкции и режима работы агрегата.
Периодические колебания тока, падение скорости под нагрузкой и необычная вибрация иногда сопровождают дефект стержней ротора или короткозамыкающих колец, но возможны и другие причины. Диагноз устанавливают по сочетанию измерений и осмотра, а не по одному шуму. Если предполагается внутреннее повреждение, ротор снимают и проверяют в оснащённой мастерской. Самостоятельное сверление, нагрев, подгибание элементов или балансировка без оборудования опасны и могут разрушить двигатель.
Восстановление и выбор объёма работ
В мастерской привод сначала идентифицируют и фиксируют исходное состояние, затем согласуют разборку и объём диагностики. По результатам определяют, достаточно ли заменить подшипники, восстановить соединение, очистить и высушить узел или нужна перемотка статора и проверка ротора. Сервис должен объяснить, какие выводы получены из осмотра и измерений, а какие пока остаются предположением.
Стоимость ремонта электродвигателей сравнивают с ценой нового агрегата, сроком простоя, наличием подходящей замены и требованиями установки. Учитывают не только перемотку или детали, но и демонтаж, перевозку, монтаж, центровку, наладку и последующий контроль. Если причина связана с перегрузкой, плохим охлаждением или ошибкой управления, эти условия нужно устранить до возврата мотора в работу. Иначе повторный отказ вероятен даже после качественного ремонта.
При выборе мастерской уточните опыт с конкретным типом двигателя, порядок согласования дополнительных работ и гарантию на перемотку или замену деталей. В смете должны быть понятны цена диагностики, перечень узлов и ожидаемый срок. Для оборудования, связанного с опасной зоной, насосом критической системы или технологией с особыми требованиями, ремонт выполняют в соответствии с проектной документацией и правилами предприятия.
Проверка после ремонта
До установки двигателя мастерская проверяет собранный агрегат и оформляет результаты испытаний по применимым требованиям производителя. После монтажа специалист проверяет крепление, соединение с нагрузкой, защиту, параметры питания и работу охлаждения, затем запускает привод в разрешённом режиме. Контроль проводят при закрытых кожухах, без доступа к вращающимся частям и открытым токоведущим соединениям.
Ремонт электродвигателей считают завершённым, когда устранена причина отказа, характеристики проверены, а мотор работает без ненормального шума, перегрева и вибрации в предусмотренном режиме. Попросите указать выполненные работы, заменённые детали и результаты контрольных испытаний в акте. После ввода в эксплуатацию записывайте нагрузку, ток, температуру и вибрацию для сравнения при плановом обслуживании. Если защита срабатывает повторно, не запускайте двигатель снова до выяснения причины.
